Антиобледенительные системы на открытых площадках
Тротуары, подъездные пути, наружные ступени - все это наиболее распространенные места, где рекомендовано применение антиобледенительных систем для стаивания снега и льда.
Мощность системы
Для России рекомендуемая мощность установок - 300 - 350 Вт/м2.
Чтобы снизить теплопотери, направленные вниз, рекоменуем устанавливать теплоизоляционный слой. Без теплоизоляции для нормальной работы системы необходимо использовать максимально возможную мощность.

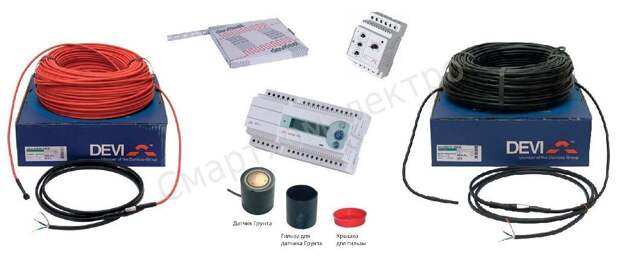

Оборудование для обогрева и управления
Для антиобледенительных систем обычно используют нагревательные кабели DeviflexTM с мощностью от 18 Вт на погонный метр.
Управление антиобледенительной системой осуществляется терморегуляторами DeviregTM 850, 610, 330 или 316 с датчиками влажности, температуры грунта или воздуха.

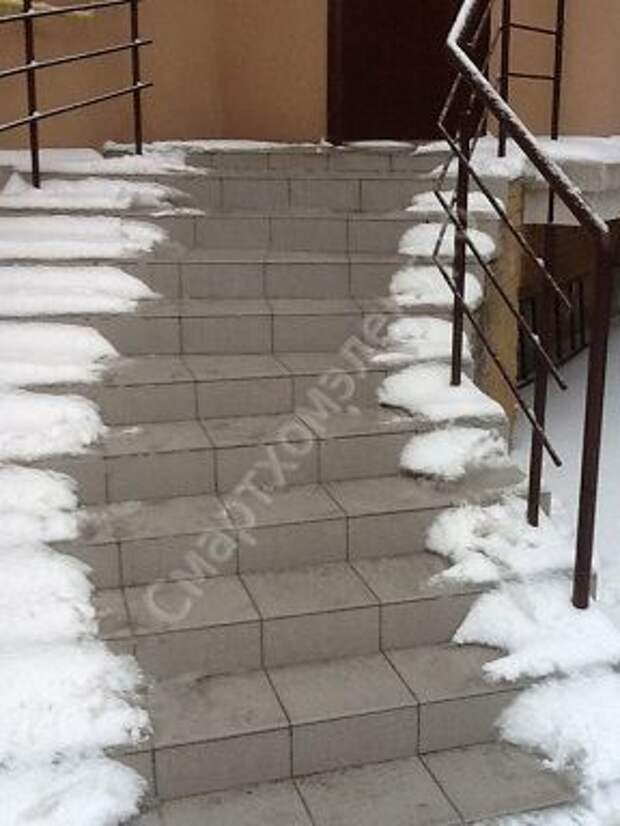

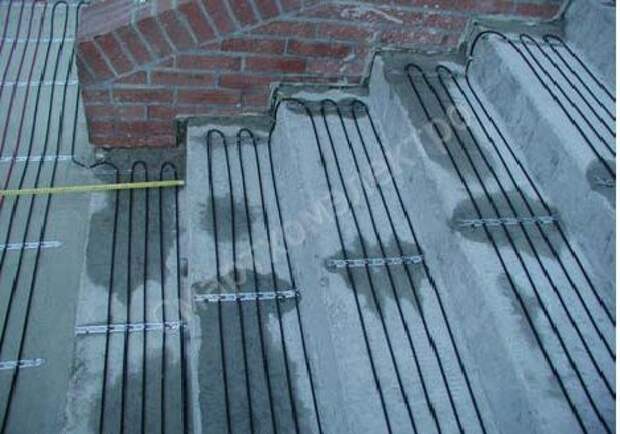

Обогрев ступеней
Пример:
Рассчитать антиобледенительную систему для 12 ступеней. Глубина ступеней 32 см, высота 17 см, ширина 100 см.
Нагревательный кабель DTIP-18.
Расчетная мощность 350 Вт/м2.
Шаг укладки кабеля:
h = (18 Вт/м х 100 см/м ) / 350 Вт/м2 = 5,1 см
Укладываем по 6 ниток кабеля на каждой ступени.
Получается 6 м кабеля при ширине ступени 1 м
6 м кабеля х 12 ступеней = 72 м кабеля
Расчитываем часть кабеля, которая опускается дополнительно по каждой ступени:
12 ступеней х 0,17 м = 12 м
Длина кабеля:
72 + 2 = 74 м
Выбираем кабель DTIP-18 мощностью 1225 Вт и длиной 74 м (220 В).
Общая площадь ступеней:
12 шт х 1 м х 0,32 м = 3,84 м2
Удельная мощность:
1225 Вт / 3,84 м2 = 319 Вт/м2
Остатки кабеля укладываем перед ступенями.
Терморегулятор - DeviregTM 316 .

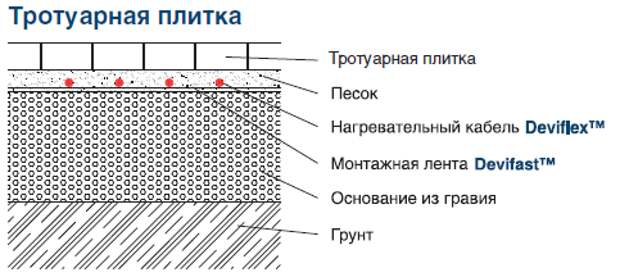

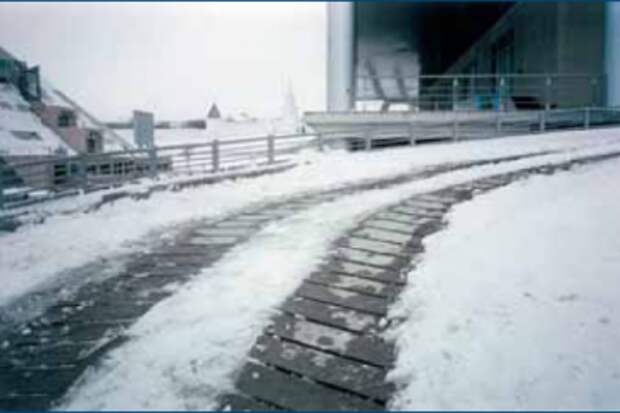

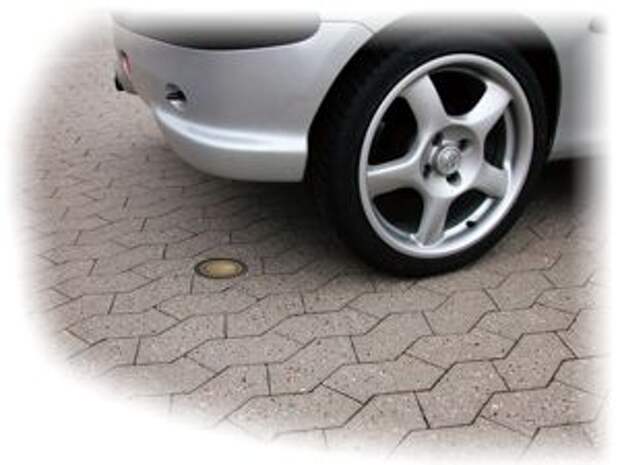

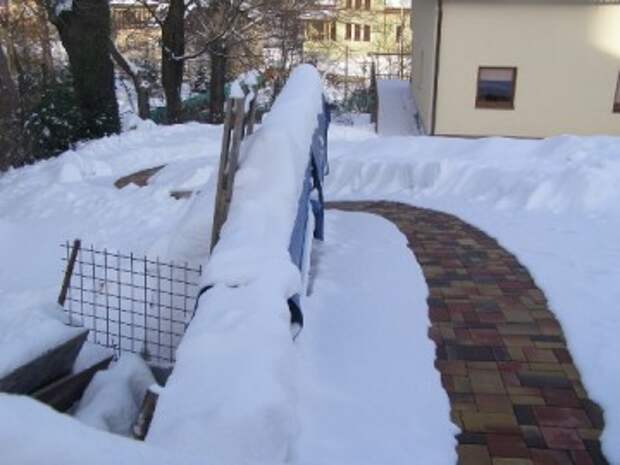

Обогрев дорожек из тротуарной плитки
Для установки антиобледенительной системы системы под тротуарную плитку требуется особенная осторожность, чтобы не повредить нагревательный кабель. Поверхность для укладки кабеля, должна быть ровной, без камней и других острых предметов. Кабель устанавливают под подушкой из песка на глубине 2 - 3 см.
Установка системы обогрева под бетонное покрытие
Установку антиобледенительной системы под бетонное покрытие выполняют так же, как и монтаж под тротуарную плитку или асфальт.
Нагревательный кабель нужно зафиксировать на монтажной ленте или арматуре, чтобы он не сместился во время заливки бетоном.
Бетон должен полностью закрыть кабель. Воздушные пустоты оставлять нельзя.
Антиобледенительную систему допускается использовать не раньше, чем через 30 дней после укладки бетона.

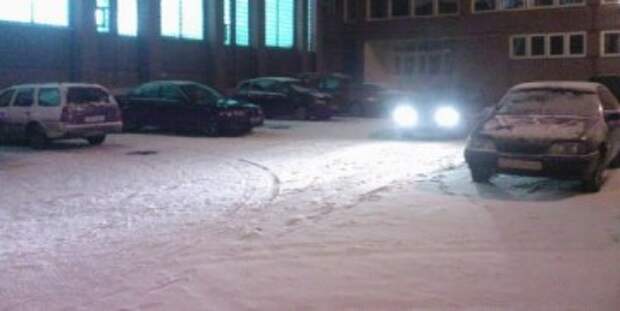

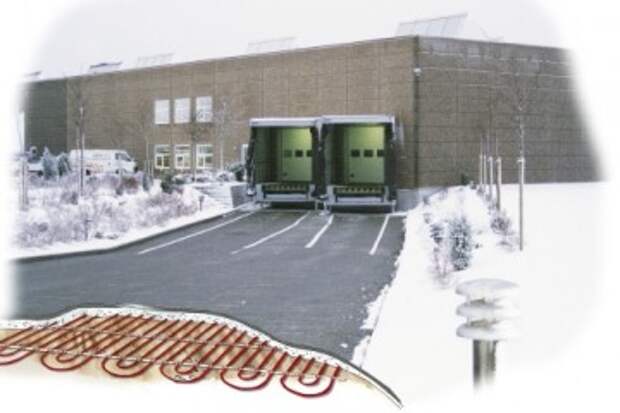

Обогрев территорий автостоянок
Пример:
Необходимо рассчитать антиобледенительную систему для автостоянки площадью 140 м2.
Выбираем кабель DSIG-20 с мощностью 350 Вт/м2.
Суммарная мощность:
140 м2 х 350 Вт/м2 = 4900 Вт = 49 кВт
Шаг укладки - 5 см.
Берем 12 кабелей с мощностью 4180 Вт (228 м)
Общая мощность составит 50,2 кВт.
Терморегулятор рекомендуем DeviregTM 850.

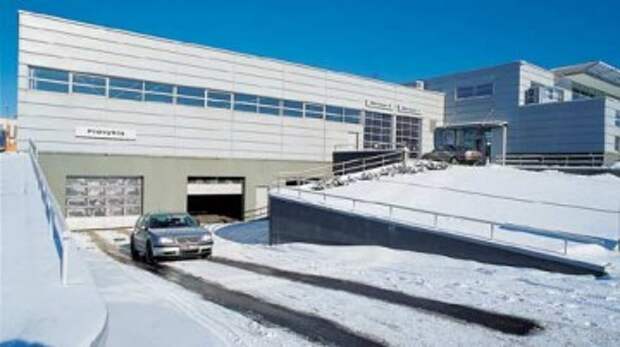

Обогрев подъездных путей
Существует два способа установки системы стаивания снега и льда на дорогах:
1. Обогрев всей площади.
2. Обогрев только по колее.
Второй способ рекомендован для подъездов к частным гаражам.
Если дорога с уклоном, лучше применять антиобледенительную систему для обогрева всей площади.
Неообходимо предусмотреть обогрев стока талой воды у основания склона.
Пример:
Рассчет антиобледенительной системы для дороги длиной 10 м и шириной 2 м.
Кабели требуется установить по колее, 0,5 метра шириной каждая.
Применяем кабель DSIG-20 с мощностью 350 Вт/м2.
1. Площадь для установки кабеля равна:
10 м х 0,5 м х 2 колеи = 10 м2
2) Общая мощность системы:
10 м2 х 350 Вт/м2 = 3500 Вт
3) Выбираем кабель:
DSIG-20 , 3535 Вт , 192 м (220 В)
4) Шаг укладки кабеля:
10 м2 х 100 см/м / 192 м = 5,2 см
5) Терморегулятор - DeviregTM 316.

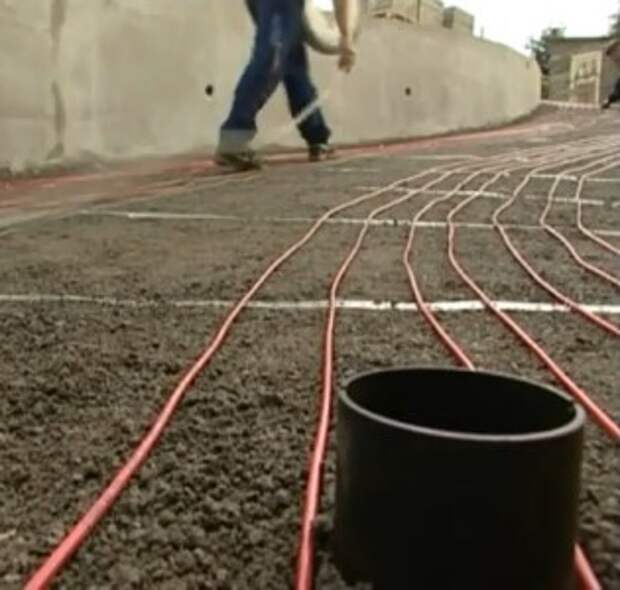

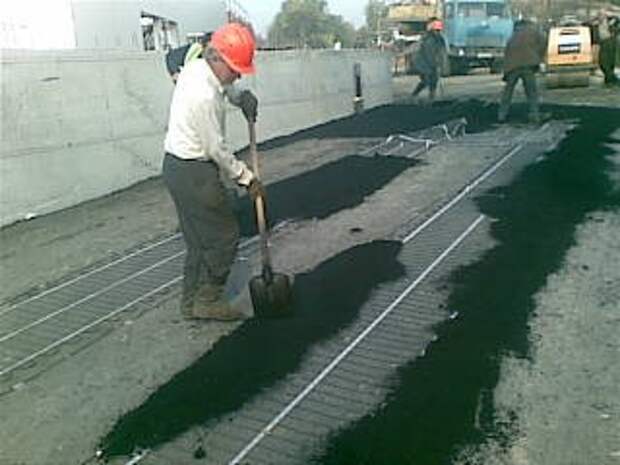

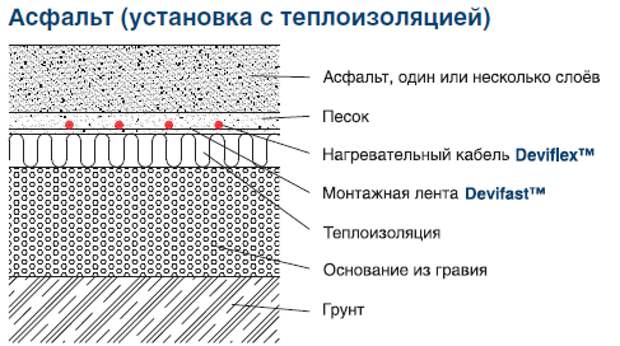

Особенности обогрева асфальтированных дорог
Перед укладкой асфальта кабель необходимо сверху покрыть слоем бетона (не менее 2 см), для предотвращения повреждения изоляции кабеля горячим асфальтом. Перед укладкой асфальт требуется охладить до 130°C - 140°C. Для установки антиобледенительной системы в асфальт рекомендован нагревательный кабель DeviflexTM DSIG-20.
